GFSK小無線遠傳刷卡智能水表
產品概述
GFSK是把數據經高斯低通濾波器調制濾波后再進行FSK解調，此技術比較成熟，被廣泛應用于移動通信（對講機)、航空、航海等諸多中短通信領域中。

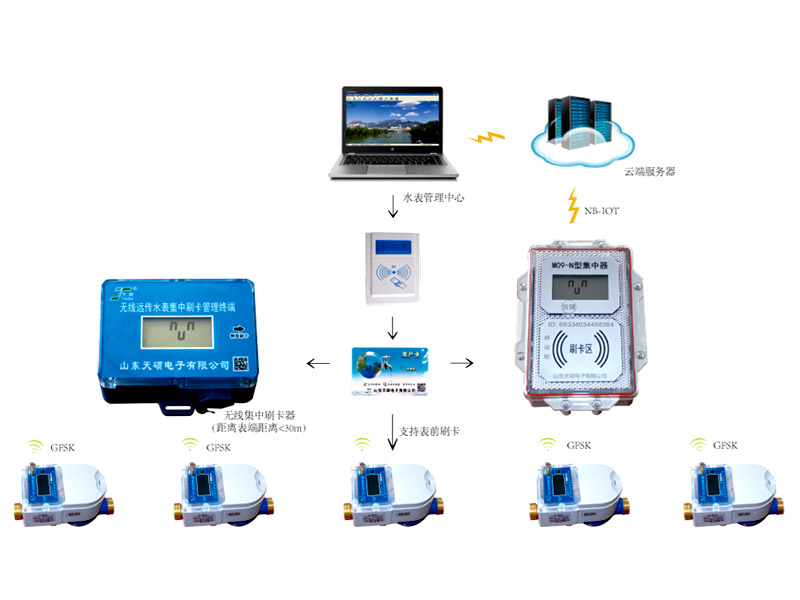

該水表同時具有刷卡和GFSK遠傳功能，有兩種使用模式:*一種方式是用戶持卡購水后，管理部門可以持刷卡管理終端距離水表20米距離內刷卡，刷卡管理終端通過GFSK方式將本次購水數據傳遞到表內;*二種方式是水表通過GFSK與集中器連接，集中器通過NB-IOT通過云端服務器與管理中連接，從而實現了水表的遠程售電、開關閥控制及無線抄表等功能。
公稱口徑DN(mm) | 過載流量 | 常用流量 | *小流量 | 表不帶接管尺寸 | 表帶接管尺寸 | 表體尺WXH(mm) | |||
L(mm) | 接口螺紋D | L1(mm) | L2(mm) | 接管螺紋D1 | |||||
15 | 3.125 | 2.5 | 0.03 | 165 | G3/4B | 260 | 14 | R1/2 | 90×127 |
20 | 5 | 4 | 0.05 | 195 | G1B | 300 | 16 | R3/4 | 90×130 |
25 | 7.875 | 6.3 | 0.08 | 225 | G1 '/4B | 345 | 18 | R1 | 90×142 |
準確度等級 | 2.0級，R80/R100/R125 | ||||||||
壓力損失 | ≤0.063MPa | ||||||||
工作壓力 | ≤1.6MPa | ||||||||
電池類型及電壓 | 高能鋰電:3.6V | ||||||||
電池壽命 | 理論壽命>6年 | ||||||||
使用條件 | 冷水水表介質溫度:0.1℃~40℃，相對濕度<93%;熱水水表介質溫度:0.1℃~90℃，相對濕度<93% | ||||||||
基表材質 | 銅殼、半銅殼、尼龍殼、304不銹鋼殼 | ||||||||
取信方式 | 干簧管或磁阻（霍爾) | ||||||||
執行標準 | GB/T778-2018、CJ/T133-2012、CJ266-2008、JJG686-2015 | ||||||||
注:L-表不帶接管長度；L1-表帶上兩頭接管后長度；L2-接管螺紋有效長度；W-表體寬度;H-表體高度。
功能特點 | GFSK智能冷水水表 | GFSK智能熱水水表 |
預付費功能:有費開閥、無費關閥。 | ● | ● |
剩余水量報警功能:當表內剩余數量達到關閥報警值時(此值可通過設置卡設置)，水表自動 | ● | ● |
雙顯功能:液晶屏顯示剩余水量、累計用水量、閥門狀態等信息，基表字輪顯示累計用水量， | ● | ● |
閥門自潔功能:水表每月會自動開關閥門一次，防止閥門銹死。 | ● | ● |
低電量關閥報警功能:當電池電量不足時，水表自動關閥液晶屏出現更換電池符號，更換電 | ● | ● |
強磁干擾報警功能:當水表受到外界強磁干擾時自動關閥。 | ● | ● |
殼體采用機電分離結構,便于更換和維護。 | ● | ● |
遠傳功能:水表可與NB集中器通過GFSK聯接，集中器可通過NB-IOT方式上傳或下發數據。 | 〇 | 〇 |
注:●表示具備此功能 ○表示可選功能 —表示不具備此功能
